ГМЛ панели
Область применения

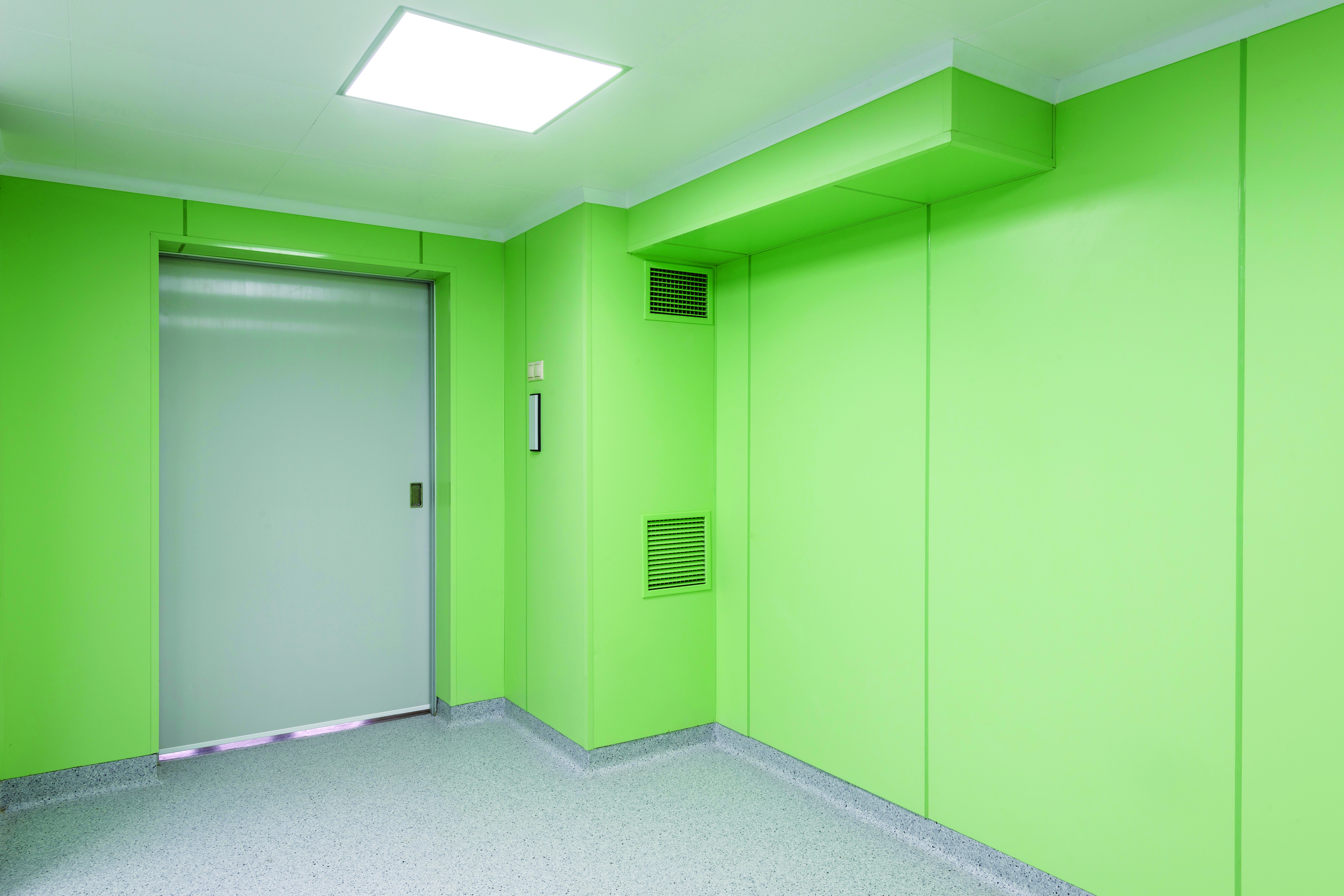

- Облицовки предназначены для ограждающих конструкций чистых помещений в зданиях различного назначения со стенами из любых материалов с учетом несущей способности конструкций здания в любых регионах, включая сейсмические.
- Облицовки предназначены и рекомендованы к использованию в ограждающих конструкциях чистых помещений медицинской, электронной и пищевой, микробиологической и фармацевтической промышленности, лечебных учреждениях и лабораториях.
Требования, предъявляемые к облицовкам
Облицовка стен представляет собой конструктивный элемент, отвечающий следующим требованиям:
- минимальное отделение аэрозольных частиц с поверхности;
- износостойкость и сопротивление ударным нагрузкам;
- санитарно-гигиенических требований в ЛПУ;
- устойчивости к воздействию химических и микробиологических факторов;
- стойкость к постоянной очистке дезинфицирующими средствами.
Конструктивный элемент состоит из металлического каркаса, обшитого со стороны помещения ГМЛ, металлическими кассетами и конструкциями, образующими герметичный контур, включающий в себя узлы сопряжения, скругляющие элементы, двери, передаточные окна, окна-шлюзы, оконечные устройства системы вентиляции и отопления, осветительные приборы, встроенное инженерное и технологическое оборудование и др.
Каркас крепят к облицовываемой поверхности стены, к полу и потолку помещения. Облицовка, помимо отделки стен, выполняет теплозвукоизоляционные функции.
Типы облицовок
- с независимым типом крепления;
- с независимым типом крепления и возможностью экстренного демонтажа;
- система экстренного демонтажа панелей.
Основные элементы облицовок

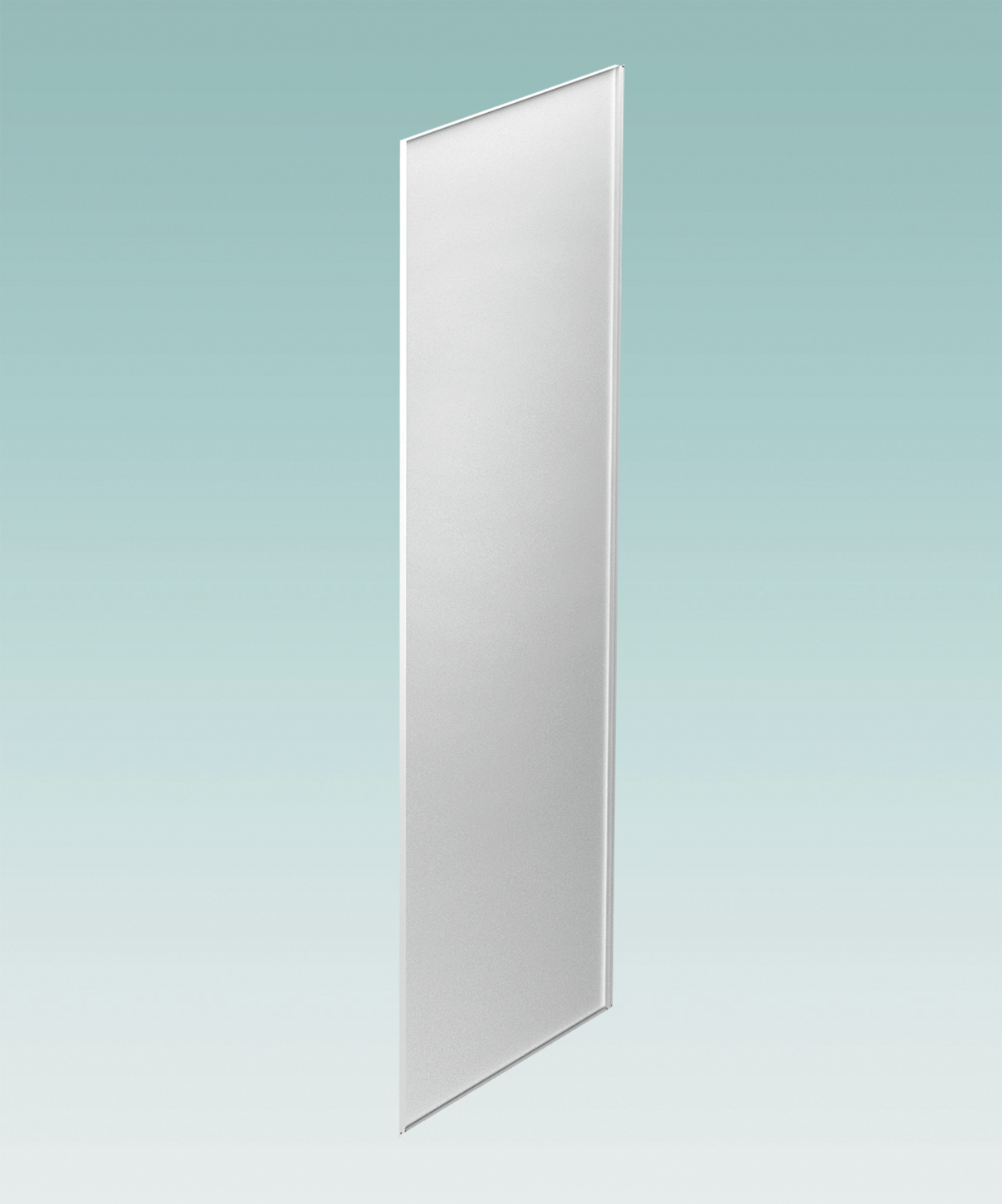

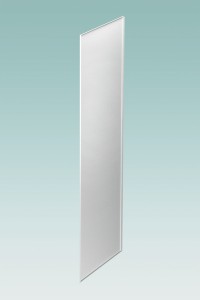

Гипсометаллические листы (ГМЛ) представляют собой изделие, кассету, состоящую из оцинкованного металла, нержавеющей стали или листового алюминиевого проката с ЛКП или без него, с учетом всех конструктивных гибов для обеспечения скрытого крепления изделия и примыкания деталей узла облицовки с заданными зазорами для последующей герметизации. С тыльной стороны, внутри сердечника/кассеты по всей поверхности, приклеен гипсокартонный лист (ГКЛ, ГКВЛ) на влагонепроницаемый стойкий клей, обеспечивающий прочное соединение при различные типах нагрузок (изгиб, срез, сжатие и т.д.) на облицовку.
Элементы стального каркаса
Стальные профили каркаса изготовляются РПО «Албес», г. Москва, изготовленные по ТУ 5262-003-51286512-2005, 5262-003-89479113-2008 на профилегибочном оборудовании из оцинкованной стали 0,7 мм. В стенах стоек каркаса предусмотрены отверстия для пропуска коммуникаций. Стандартная длина стоечных и направляющих профилей: 3,0; 3,5 и 4,0 м. По соглашению сторон допускается поставка профилей длиной до 6 м.
Размеры ГМЛ
| Наименование | Марка | Толщина, мм | Длина, мм | Ширина |
|---|---|---|---|---|
| Панель облицовочная с возможностью независимого демонтажа |
WT900NG | 13,5 | 100-4000 | 100-1150 |
| Панель облицовочная с возможностью экстренного демонтажа |
WT900ER | 13,5 | 200-3000 | 900 |
Панели с независимым типом крепления Панели имеют маркировку WT bхh NG, где b – ширина панели, h – высота панели. Панели можно устанавливать в 2 ряда, для второго ряда выпускаются доборные панели WT bхh NG/D. Крепление панелей происходит независимо друг от друга, место крепления закрывается промежуточным профилем WT40.
Стандартный размер 900х3000мм.
* Допускается по согласованию с производителем облицовки изготовление других размеров и нестандартных изделий.
По типу крепления облицовки делятся:
- с возможностью независимого демонтажа;
- с возможностью экстренного демонтажа.
По типу герметизации облицовки:
- силиконовый герметик с нейтральной вулканизацией, фунгицидными добавками.
Перечисленные выше виды облицовок согласно сертификату пожарной безопасности относятся к группе:
- горючести Г1 по ГОСТ 30244-94;
- воспламеняемости В1 по ГОСТ 30402-96, в т.ч. для наполнителя GF15;
- дымообразующей способности Д1 по ГОСТ 12.1.044 (п.4.18);
- токсичности Т1 по ГОСТ 12.1.044-89 (п.4.20).
